NC- Rotationsbord KITAGAWA TMX200 + TSR 142A
Säljes
Beskrivning
Säljs på auktion hos Blinto. För aktuellt högsta bud och mer information besök blinto.se eller klicka på hänvisad länk i annonsen.

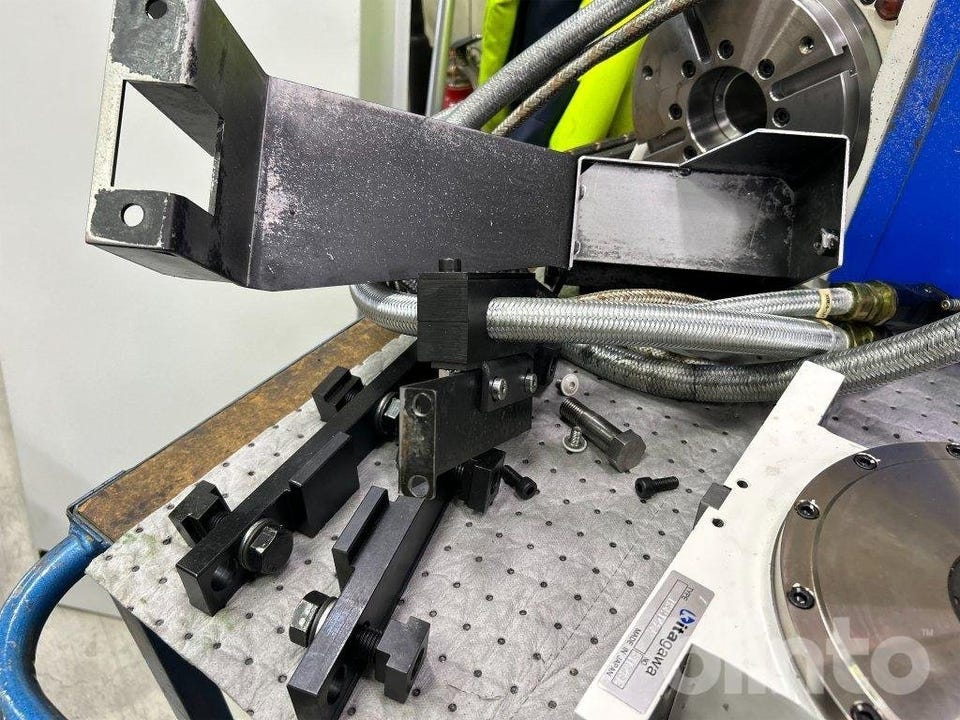

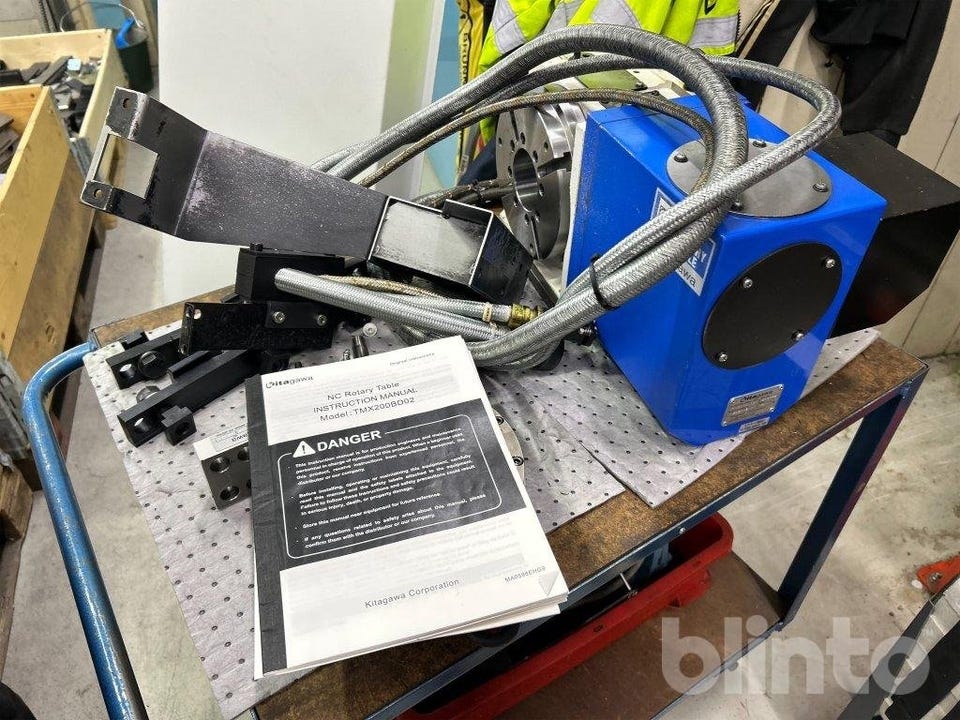

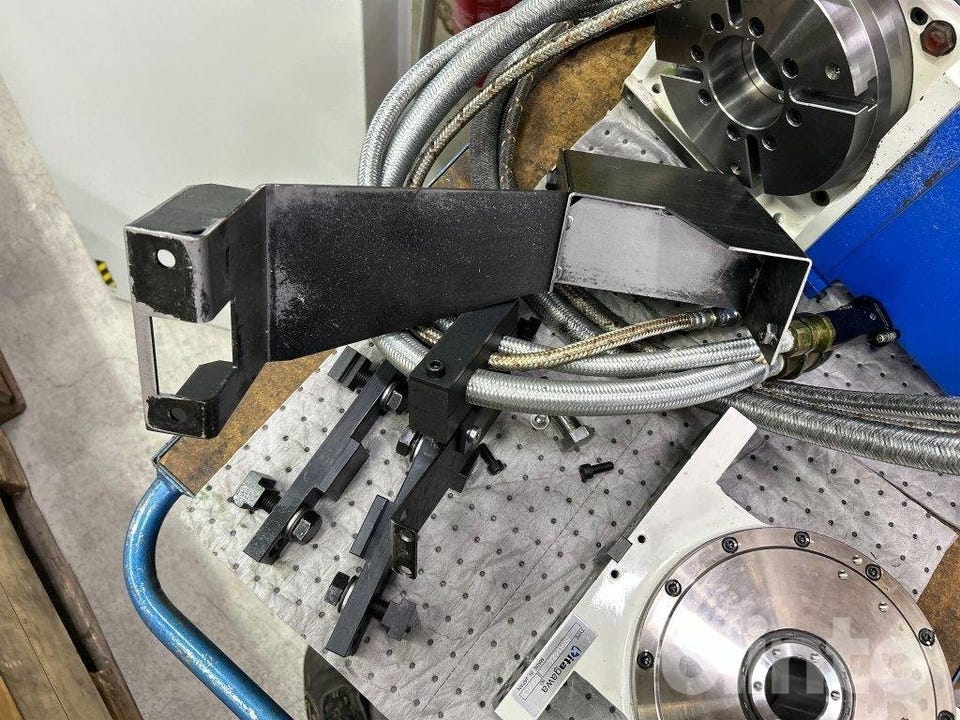

NC- Rotationsbord + Stödlager

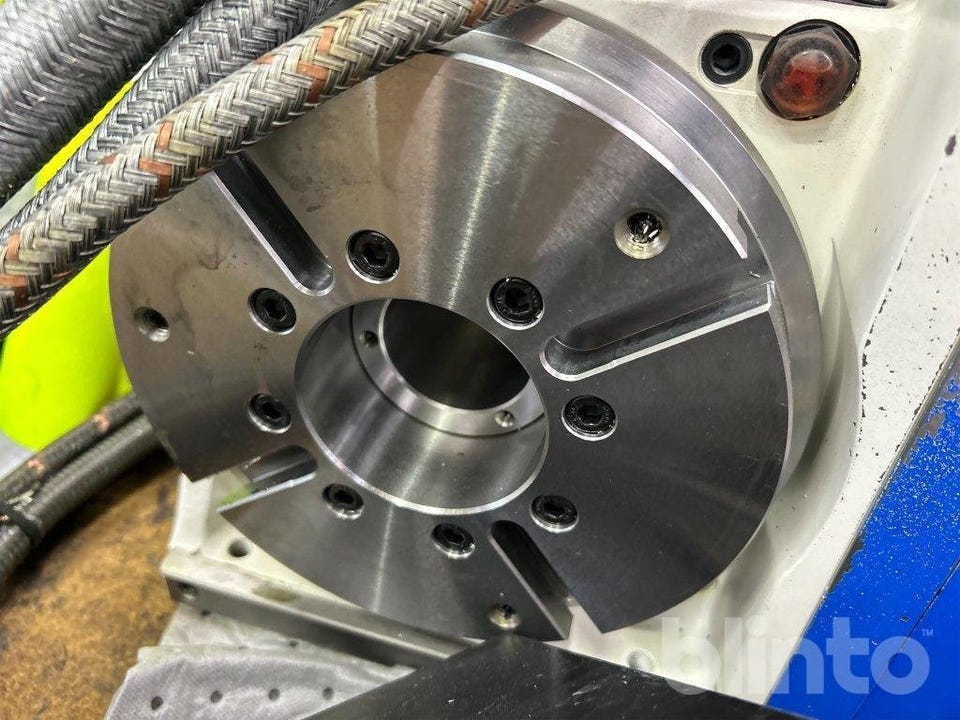

Ett högprecisions NC-rotationsbord med stödlager KITAGAWA TSR142A. Frontplatta på 200 mm diameter och en maxhastighet på 33.3 rpm och klämmoment på 600Nm. Kraftigt roterande bord med ökad styvhet för krävande applikationer. Lufthydrauliska boosten ger extremt höga klämkrafter. Som tillbehör ett KITAGAWA stödlager STR142A för indexbearbetning av större arbetsstycken och trunionmonteringar. Se info i länkar nedan.

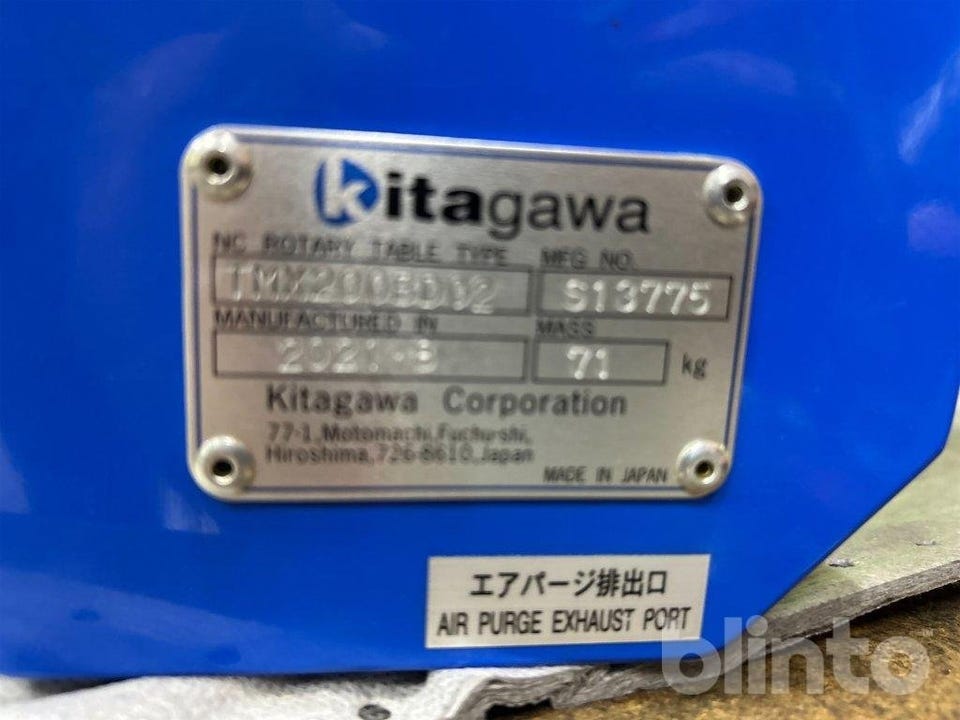

Fabrikat: KITAGAWA
Modell: TMX200 + TSR142A
Årsmodell: 2021
Borddiameter (mm): Ø200
Registerdiameter på frontplatta (mm): Ø75H7
Spindelns genomgående håldiameter (mm): Ø52
Centrumhöjd (mm): 140
Klämmetod: Lufthydraulisk / Hydraulisk
Klämmoment (Nm i pneumatiskt läge 0,5 MPa): 600
Motoraxelns reducerade tröghet (kg.m2): 0,00032
Servomotor (för FANUC-specifikation): iF 4/4000
Utväxling: 1/90
Max spindelhastighet (FANUC-specifikation): 33,3 rpm
Tillåten arbetströghet (kg.m2): 1,00
Indexeringsnoggrannhet (sek): 20
Repeterbarhet (sek): 4

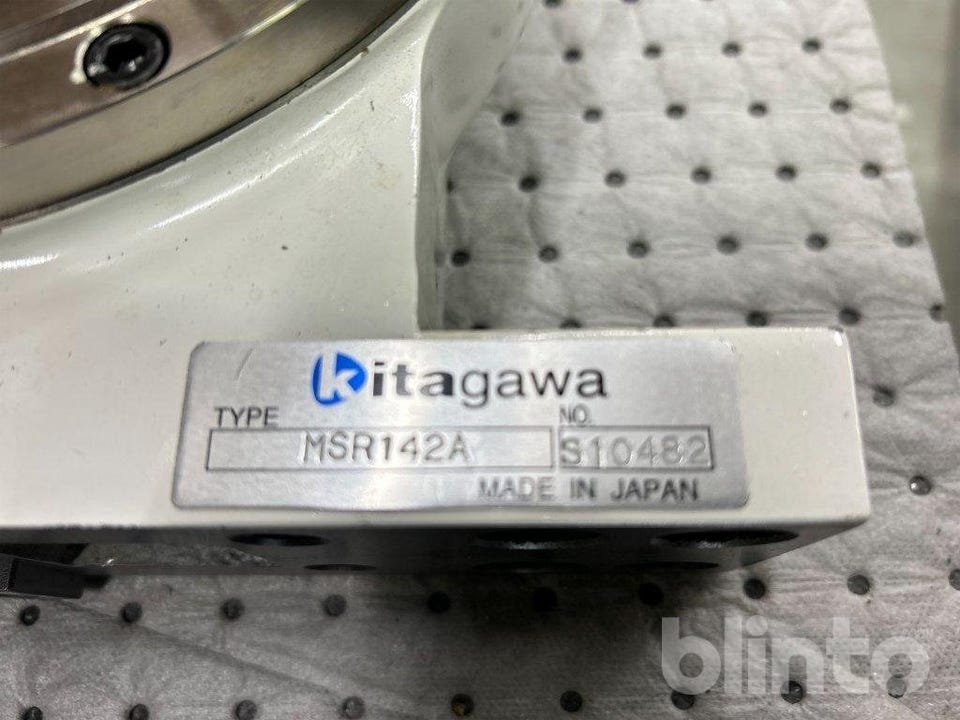

Stödlager Kitagawa TSR142A
Centrumhöjd: 140 mm
Spindel genomgåend hål: 40mm
Klämmoment: 450Nm
Länkar till produkterna nedan:
TMX200 Här
TSR142A Här
Mått & vikt TMX200
Längd: 487 mm
Bredd: 282 mm
Höjd: 280 mm
Vikt: 71 kg
Mått & Vikt TSR142A
Längd: 128 mm
Bredd: 230 mm
Höjd: 245 mm
Vikt: 21 Kg
Övriga upplysningar
Väldigt lite körda
Ser helt nytt ut och inga anmärkningar
Säljarens kommentarer
Fullt fungerande
Endast brukat ett fåtal gånger
Säljs som ett kit, ej separat.
Inga kända brister
Lasthjälp med lyft finns.
