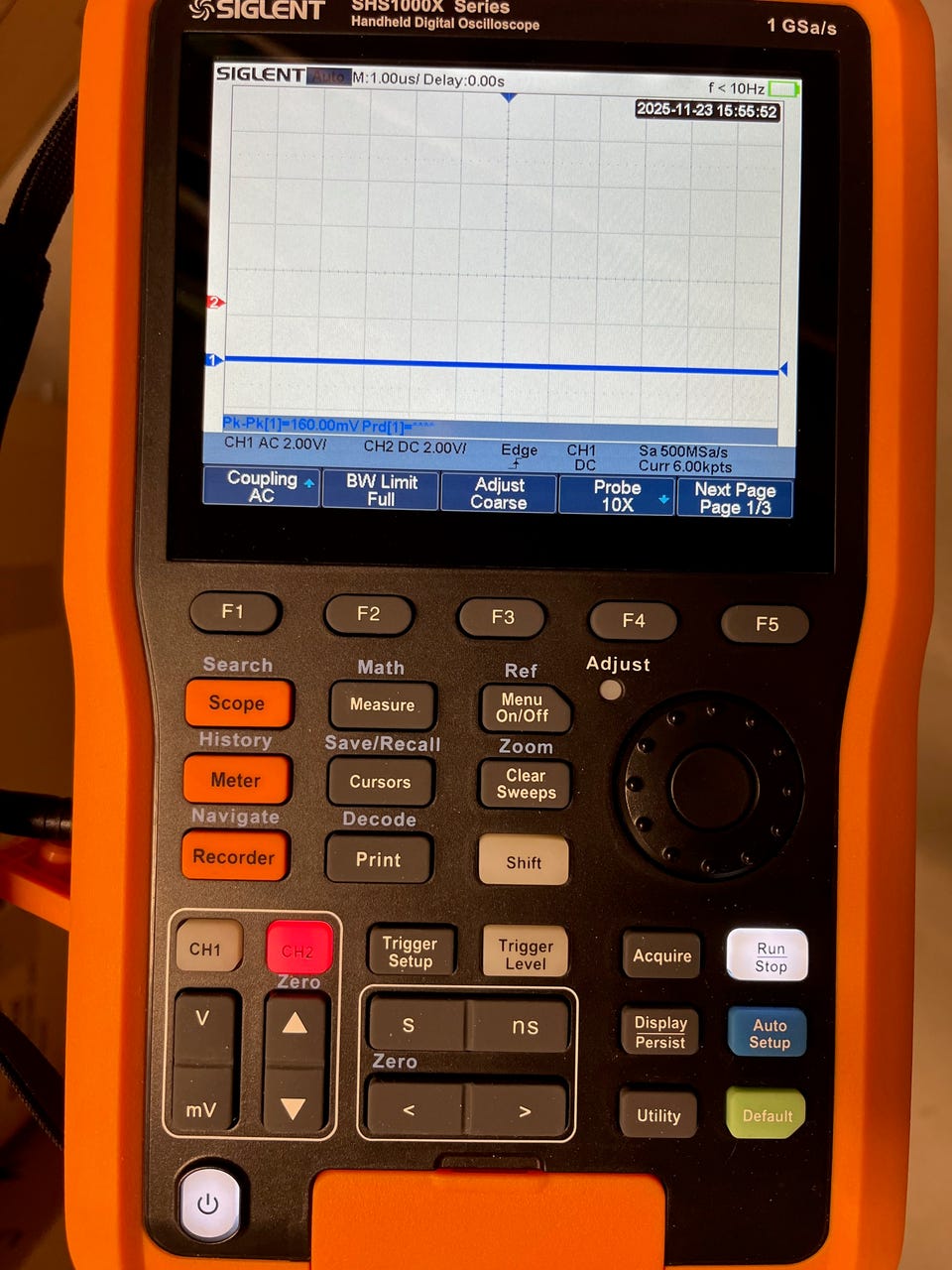

Siglent SHS1202X. Oscilloskop 200MHz 2- Handhållet digitalt oscilloskop
Säljes
Gratis frakt + köpskydd 429 kr
Trygga affärer med Frakt med köpskydd
Varan skickas till dig. Du har 24 timmar på dig att kontrollera varan innan pengarna överförs till säljaren.
Varubeskrivning
Skick: Mycket bra skick - som ny
Nyskick, inköpt 2023 februari, kvitto finns.
SIGLENTs handhållna digitala oscilloskop omfattar modellerna SHS800X och SHS1000X. Båda har två analoga oscilloskop-ingångskanaler och finns med 200 MHz och 100 MHz analog bandbredd, en enkel ADC med maximal samplingshastighet på 1 GSa/s samt en enkel minnesmodul med 12 Mpts minnesdjup. När två kanaler är aktiverade har varje kanal en samplingshastighet på 500 MSa/s och en standard inspelningslängd på 6 Mpts. När endast en kanal används är den maximala samplingshastigheten 1 GSa/s och den maximala inspelningslängden 12 Mpts. För enkel användning kan de vanligaste funktionerna nås via den användarvänliga frontpanelens design.
SHS800X-serien har två icke-isolerade oscilloskopkanaler och en isolerad multimeterkanal.
SHS1000X-serien har full isolering mellan de två oscilloskopkanalerna, multimeterkanalen, nätadaptern och USB-host/device-porten. Den fulla isoleringen gör den idealisk för både laboratorieanvändning och mätning av flytande signaler, eftersom den minskar risken för oavsiktliga kortslutningar.
Maximal inspänningsnivå för de analoga oscilloskopingångarna är CAT III 600 Vrms, CAT II 1000 Vrms. Maximal inspänning för multimetern är CAT III 600 Vrms, CAT II 1000 Vrms.
SHS-serien använder en ny generation av SPO-teknologi (Super-Phosphor Oscilloscope) som ger utmärkt signaltrohet och prestanda. Den har ett vertikalt ingångsområde från 2 mV/div till 100 V/div och ett maximalt offsetområde upp till 400 V.
Det innovativa digitala triggersystemet ger hög känslighet och låg jitter samt en vågformsfångsthastighet upp till 400 000 bilder/s. SHS använder också en 256-nivåers intensitetsgraderingsfunktion och ett färgtemperaturläge för tydligare visning och snabbare felidentifiering.
SHS har flera kraftfulla triggerlägen, inklusive seriell buss-triggering samt kostnadsfri avkodning för IIC, SPI, UART, CAN och LIN. SHS-modellerna inkluderar också historik-vågformsinspelning och sekventiell triggering som möjliggör utökad vågformsinspelning och analys. Ett annat kraftfullt tillskott är den nya FFT-funktionen med 1 miljon punkter, vilket ger SHS mycket hög frekvensupplösning vid spektrumanalys. Den nya digitala designen inkluderar också en hårdvaru-medprocessor som levererar mätningar snabbt och exakt utan att sakta ner inspelning eller frontpanelens respons.
SHS-serien har inbyggda inspelningsfunktioner för provdata och mätvärden. Provtagningsinspelaren kan nå en maximal samplingshastighet på 25 kSa/s och kan spela in upp till 22 timmar vid denna hastighet. Mätvärdesinspelaren kan samtidigt spela in fyra uppsättningar mätdata med ett intervall på så lågt som 0,1 s, vilket möjliggör upp till 25 timmars kontinuerlig loggning.
SHS-serien innehåller även en 6000-counts digital multimeter, isolerad från oscilloskopet, som kan mäta DC/AC-spänning, DC/AC-ström, resistans, kapacitans, dioder och kontinuitet.
Det uppladdningsbara 6900 mAh litiumbatteriet ger upp till 5,5 timmars drift (4 timmar för SHS1000X) utan laddning.
De handhållna oscilloskopen har ett slutet IP51-klassat damm- och droppskyddat hölje och är testade enligt IEC60529 för att garantera den robusthet som krävs i tuffa miljöer. En gummerad yta med stora knappar gör dem också lätta att använda i svåra miljöer.
Specifikationer:
200 MHz, 100 MHz bandbreddsmodeller
Samplingshastighet 1 GSa/s (en kanal), 500 MSa/s (två kanaler)
Siglents SPO-teknik
Vågformsfångsthastigheter upp till 100 000 wfm/s (normalläge) och 400 000 wfm/s (sekvensläge)
Stöd för 256-nivåers intensitetsgradering och färgtemperaturlägen
Inspelningslängd upp till 12 Mpts
Digitalt triggersystem
Intelligenta triggerlägen: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), Pattern
Seriell buss-triggering och avkodning (standard): IIC, SPI, UART, CAN, LIN
Videotrigger/HDTV
Lågt brus med spänningsskalor från 2 mV/div till 100 V/div
3 snabbknappar för oscilloskop, multimeter och inspelare

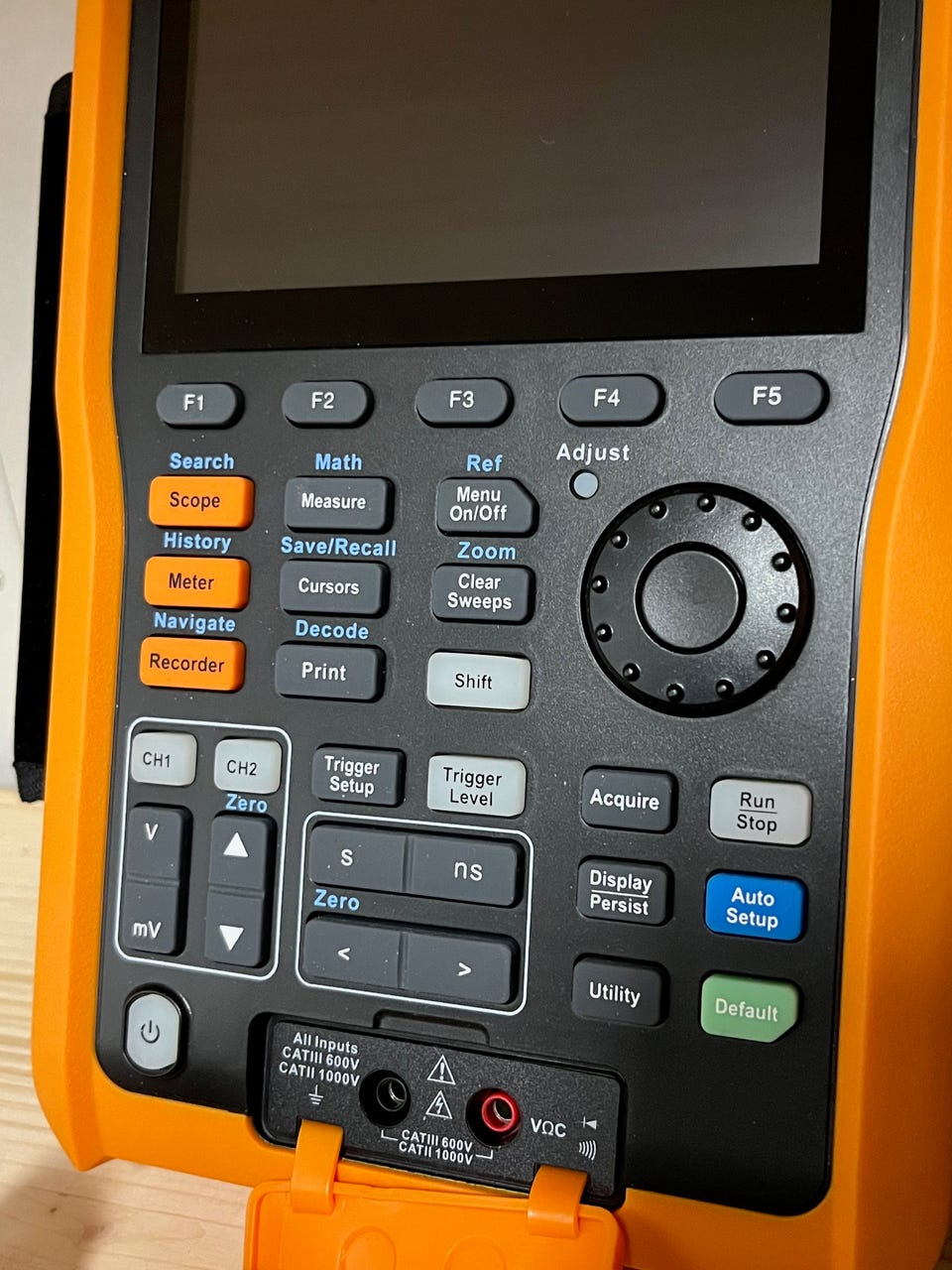

8 snabbknappar för: Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep och Print. Fler funktioner finns via Shift-knappen
Sekvensläge med segmenterad inspelning (upp till 80 000 segment) med minimal dead time
Historikläge (History), upp till 80 000 ramar
Automatiska mätningar (38 parametrar), mätstatistik, Zoom, Gating, Math, History och Referens
1 Mpts FFT, stöd för toppvärden och markörer
Math- och mätfunktioner använder alla insamlade datapunkter (upp till 12 Mpts)
Math-funktioner: FFT, addition, subtraktion, multiplikation, division, integrering, differential, kvadratroten
Default-knappen kan anpassas
Stöd för flera språk och inbyggd online-hjälp
Säker radering
Sök- och navigeringsfunktion
Inkluderar inspelningsläge med Sample- och Measurement-loggers
6000-counts digital multimeter: DCV, ACV, DCI, ACI, resistans, diod, kapacitans, kontinuitet
Äkta RMS-mätningar för AC-spänning/ström
5,6” TFT-LCD med 640×480 upplösning
Gränssnitt: isolerad USB-host, USB-device (MicroUSB-TMC)
Stöd för SCPI-kommandon
UL2054-certifierat litiumbatteri 6900 mAh, extern laddare
IP-klass: IP51
Uppfyller UL61010-1, UL61010-2-030, UL61010-2-033
Nypris 22.312kr
