Stålhall Give Steel 37,8x19,7m
Säljes550 000 kr
Beskrivning
Stålhall
Teknisk specifikation
Stommen är dimensionerad enligt SS-EN 1090:2015, säkerhetsklass SC3 och utförandeklass EXC2.
Kvalitetssäkring och dokumentation enligt separat notering i offert.
Terrängklass: II
Karakteristisk vindhastighet: 24 m/s
Vindlast: 0,62 kN/m²
Snelast: 2,50 kN/m²
Tillåten taklast: 50 kg/m²
Stålkonstruktionen är blästrad och målad för korrosionsskydd C2/M i en av standardkulörerna.
Reparationsfärg medföljer. Eventuella reparationer utförs av köparen.
Konstruktionen levereras utan brandteknisk bärförmåga (klass R0).
Det förutsätts att:
– Takbeklädnaden fungerar som skivverkan
– Ramstolpar (pelare) är vridstyva tack vare beklädnad
– Takplåtar monteras som enkla eller dubbla spänn i förband

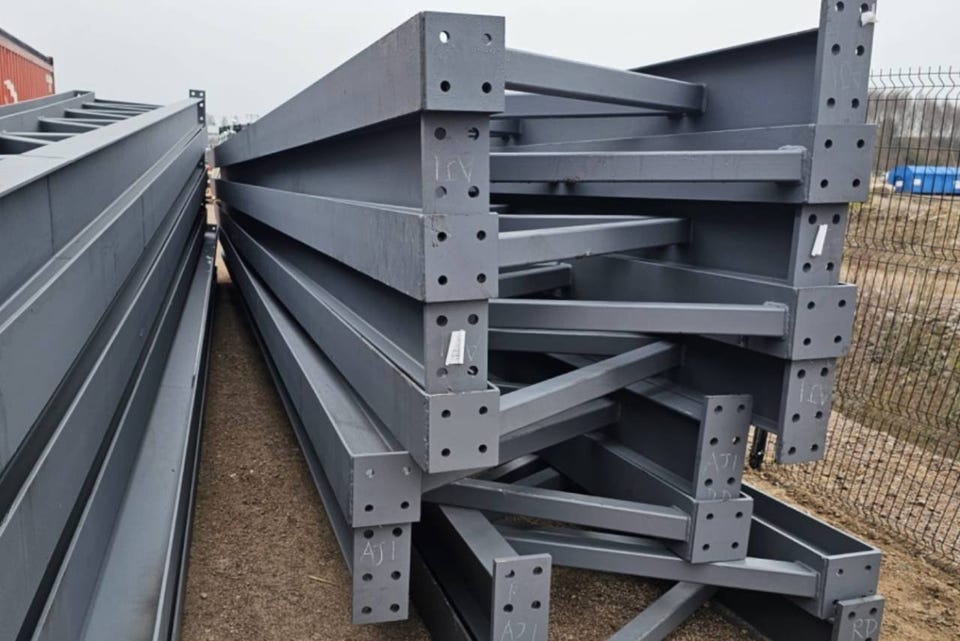

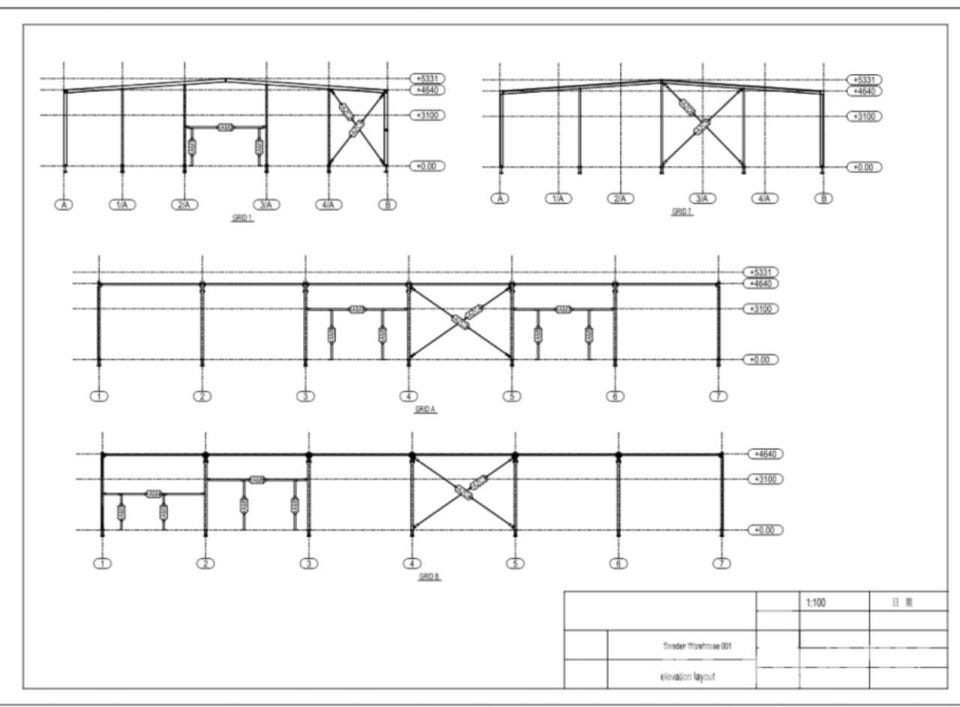

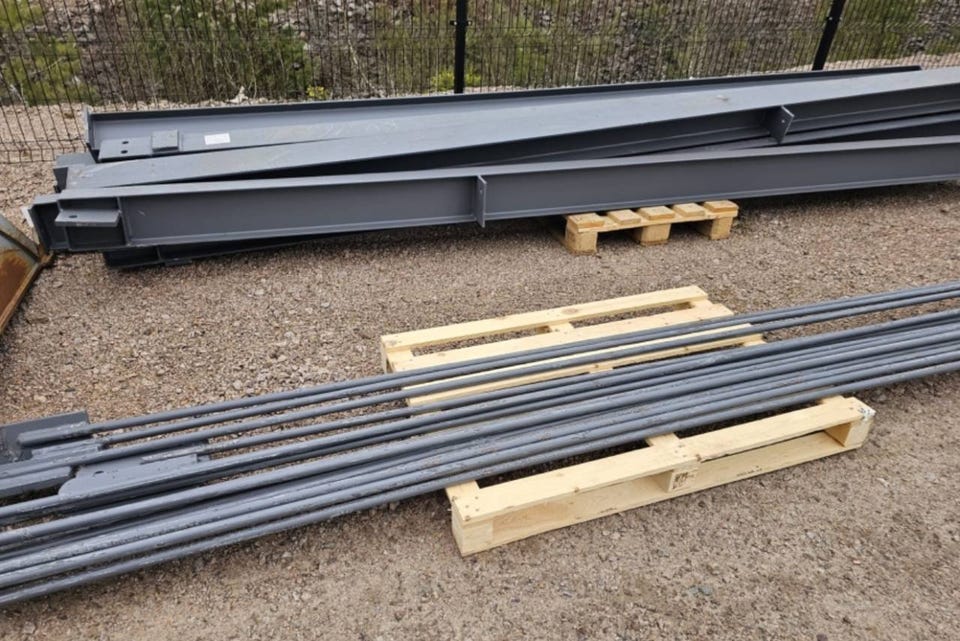

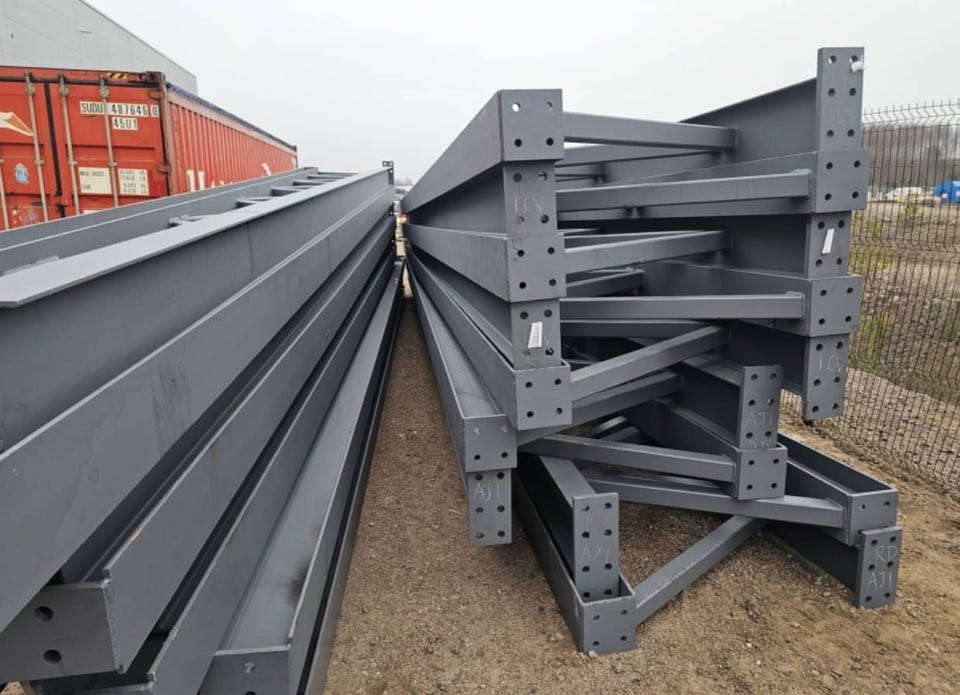

Innehåll:
– 5 st fackverksbalkar: 19,760 m – 0,590 m – 4,000° – c/c 6,300 m
– 2 st gavelramar: 19,760 m – 4,640 m – 4,000° – c/c 6,300 m
– 10 st fasadpelare: 4,640 m – c/c 6,300 m
– 4 st gavelpelare: 4,760–5,200 m
– 3 st omfattningar för fönster: 3,00 x 3,00 m
– 1 st omfattning för takskjutport: 4,00 x 3,00 m
– 1 st omfattning för dubbla aluminiumglasdörrar: 4,00 x 2,30 m
– 1 set montagestag
– 4 st vindkryss i väggar
Kantbalk/kronbalk ingår ej.
1. AL1 – Steel beam – HN2001005.5*8 – 9698 mm – 1 st
2. AL2 – Steel beam – HN2001005.5*8 – 9698 mm – 1 st
3. AL3 – Steel beam – HN2001005.5*8 – 9698 mm – 1 st
4. AL4 – Steel beam – HN2001005.5*8 – 9698 mm – 1 st
5. AM1 – Door frame – RHS100*5 – 2280 mm – 2 st
6. AM3 – Door frame – RHS80*5 – 2130 mm – 2 st
7. AM5 – Door frame – RHS100*5 – 2980 mm – 6 st
8. AZ1 – Steel column – HN2001005.5*8 – 4629 mm – 2 st
9. AZ2 – Steel column – HN2001005.5*8 – 4629 mm – 1 st
10. AZ3 – Steel column – HN2001005.5*8 – 4666.4 mm – 1 st
11. AZ4 – Steel column – HN2001005.5*8 – 4932.1 mm – 1 st
12. AZ5 – Steel column – HN2001005.5*8 – 4932.1 mm – 1 st
13. AZ6 – Steel column – HN2001005.5*8 – 4666.4 mm – 1 st
14. AZ7 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
15. AZ8 – Steel column – HI160-6-10*160 – 4626.2 mm – 2 st
16. AZ9 – Steel column – HI160-6-10*160 – 4626.2 mm – 2 st
17. AZ10 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
18. AZ11 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
19. AZ12 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
20. AZ13 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
21. AZ14 – Steel column – HI160-6-10*160 – 4626.2 mm – 1 st
22. AZ15 – Steel column – HN2001005.5*8 – 4757.3 mm – 1 st
23. AZ16 – Steel column – HN2001005.5*8 – 5103.5 mm – 1 st
24. AZ17 – Steel column – HN2001005.5*8 – 4757.3 mm – 1 st
25. AZ18 – Steel column – HN2001005.5*8 – 4629 mm – 1 st
26. AZC1 – Inter-columnar support – D25 – 5095.6 mm – 1 st
27. AZC2 – Inter-columnar support – D25 – 5242.5 mm – 1 st
28. AZC3 – Inter-columnar support – D25 – 7127.7 mm – 1 st
29. AZC4 – Inter-columnar support – D25 – 7127.7 mm – 2 st
30. AZC5 – Inter-columnar support – D25 – 6385.2 mm – 1 st
31. AZC6 – Inter-columnar support – D25 – 6593.9 mm – 1 st
32. ARK1 – Plate – PL6*200 – 200 mm – 21 st
33. ARK2 – Plate
