Vox "Long Tom" Echo Deluxe MkII (1964 - 1968)
Säljes23 995 kr
Beskrivning
Detta bandeko blev populärt av bla Hank B Marvin från The Shadows och Jimmy Page från Led Zeppelin.
Vox “Long Tom” MkII Echo Deluxe simulerade mekaniskt en ekoeffekt för gitarrer eller sång med hjälp av teknik hämtad från en bandspelare.

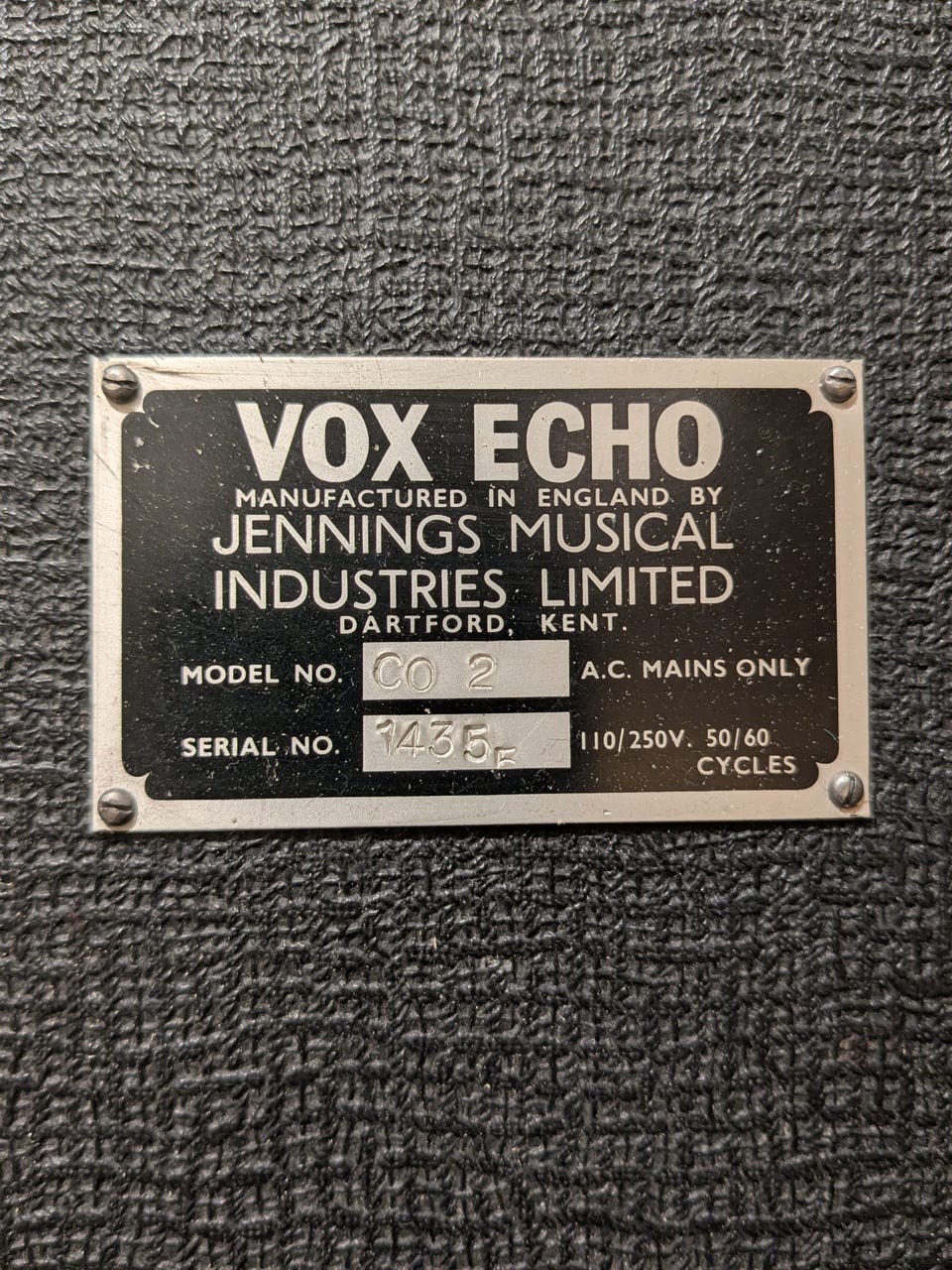

“Long Tom” Echo Deluxe designades och tillverkades av Jennings Musical Instruments (JMI) i Dartford, Kent och introducerades i Vox produktkatalog och prislista i september 1964. Den förekom senast i Vox-katalogen från 1968.
Vox “Long Tom” Echo Deluxe var den fjärde generationens mekaniska ekoenhet från Vox. Först kom Vox “Short Tom” MkI Echo Standard (introducerad 1963 och såld fram till 1966). “Short Tom” och “Long Tom” hade i stort sett identiska bandekomekanismer, men “Long Tom” hade ett längre kabinett och en längre bandloop.
“Short Tom” och “Long Tom”-enheterna fick sina smeknamn efter Vox grundare och president Tom Jennings.
Före lanseringen av Vox “Short Tom” Echo Standard 1963 köpte JMI mekaniska ekoenheter från den italienska tillverkaren Meazzi och märkte om dem som Vox-produkter. Dessa använde en magnetiskt behandlad skiva som inspelningsmedium.
Vox erbjöd flera versioner av Meazzi-enheten mellan 1959 och 1962.
Vox “Short Tom” MkI Echo Standard

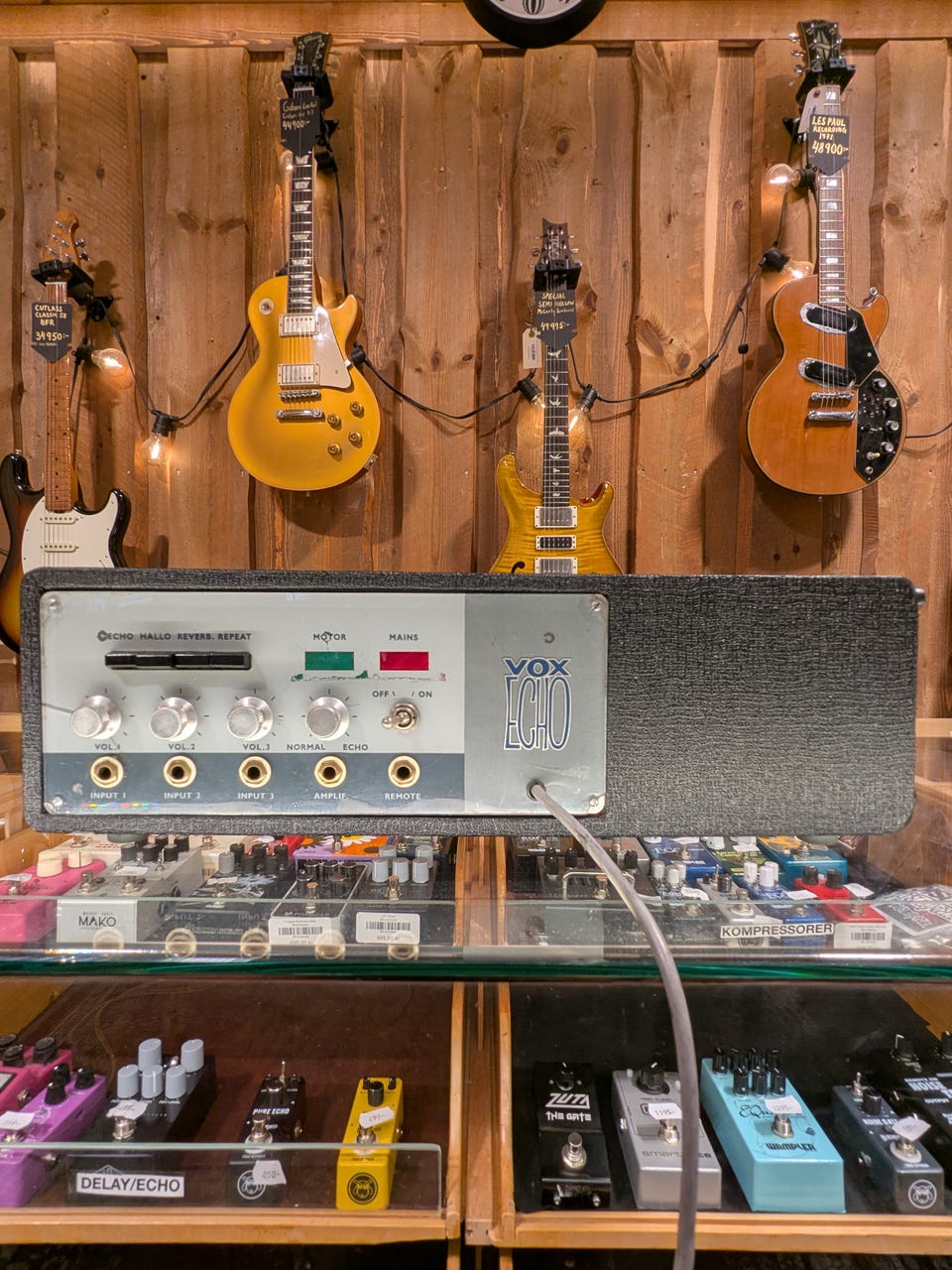

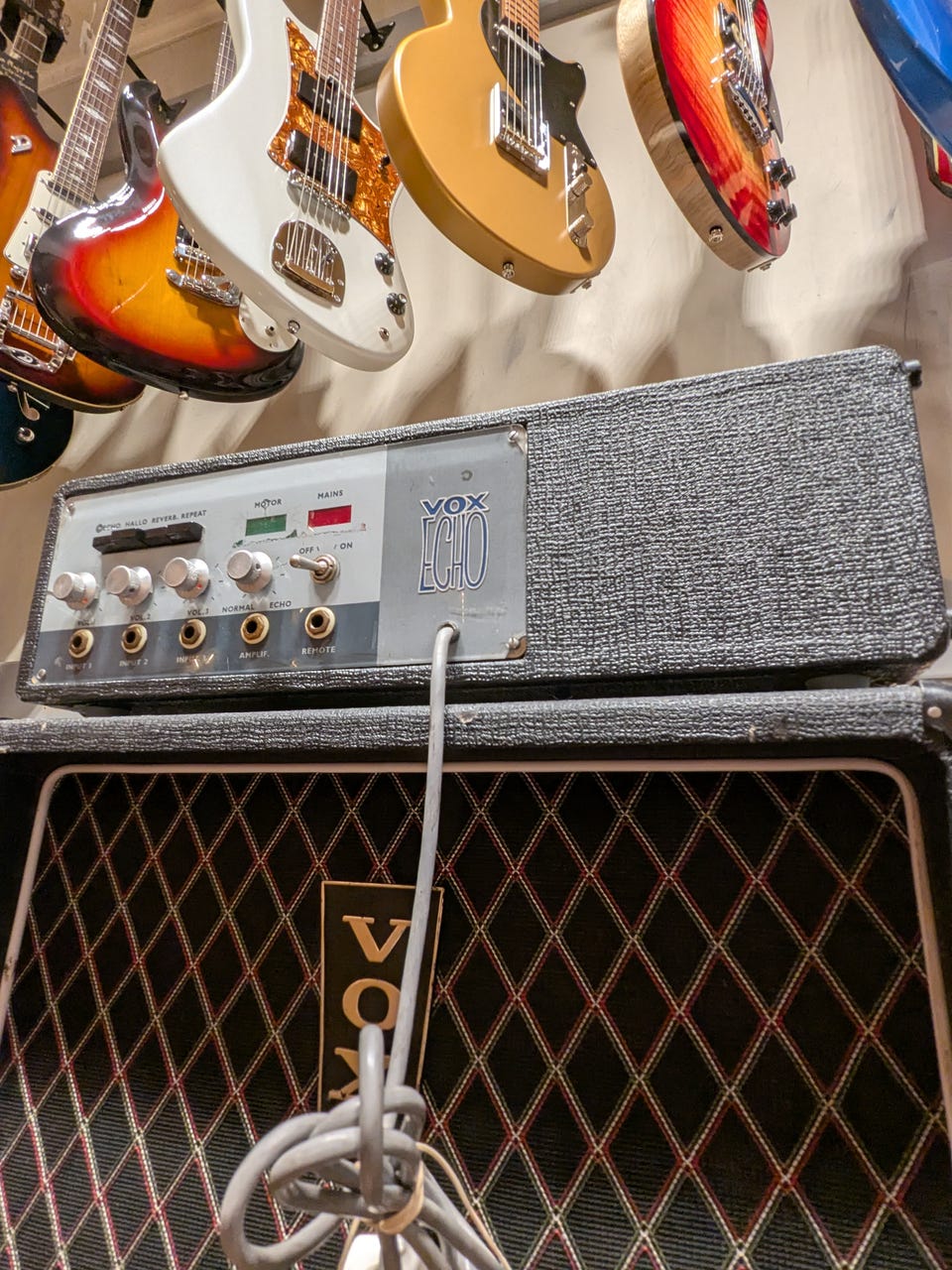

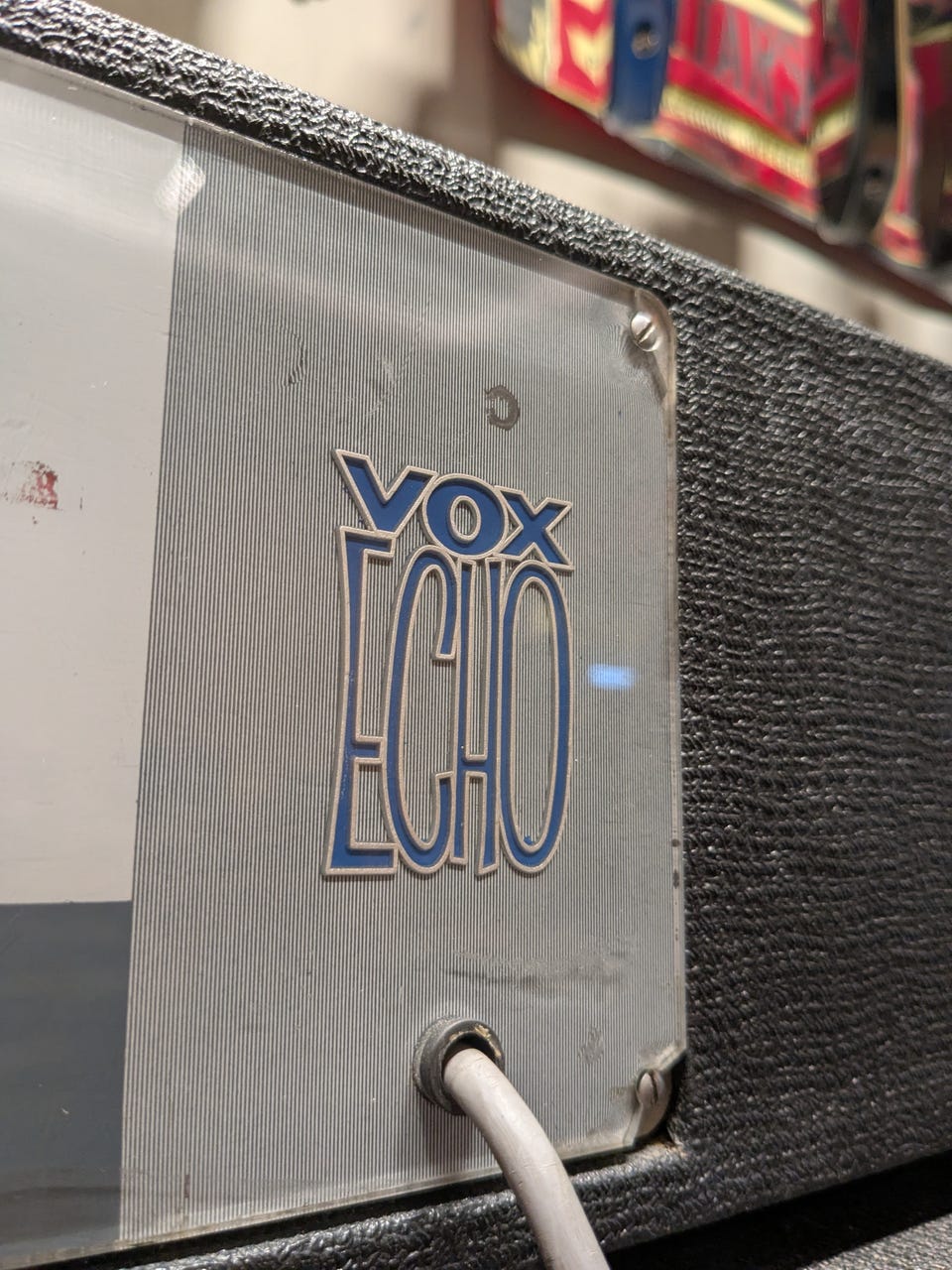

Vox Echo Deluxe – frontpanel i plexiglas

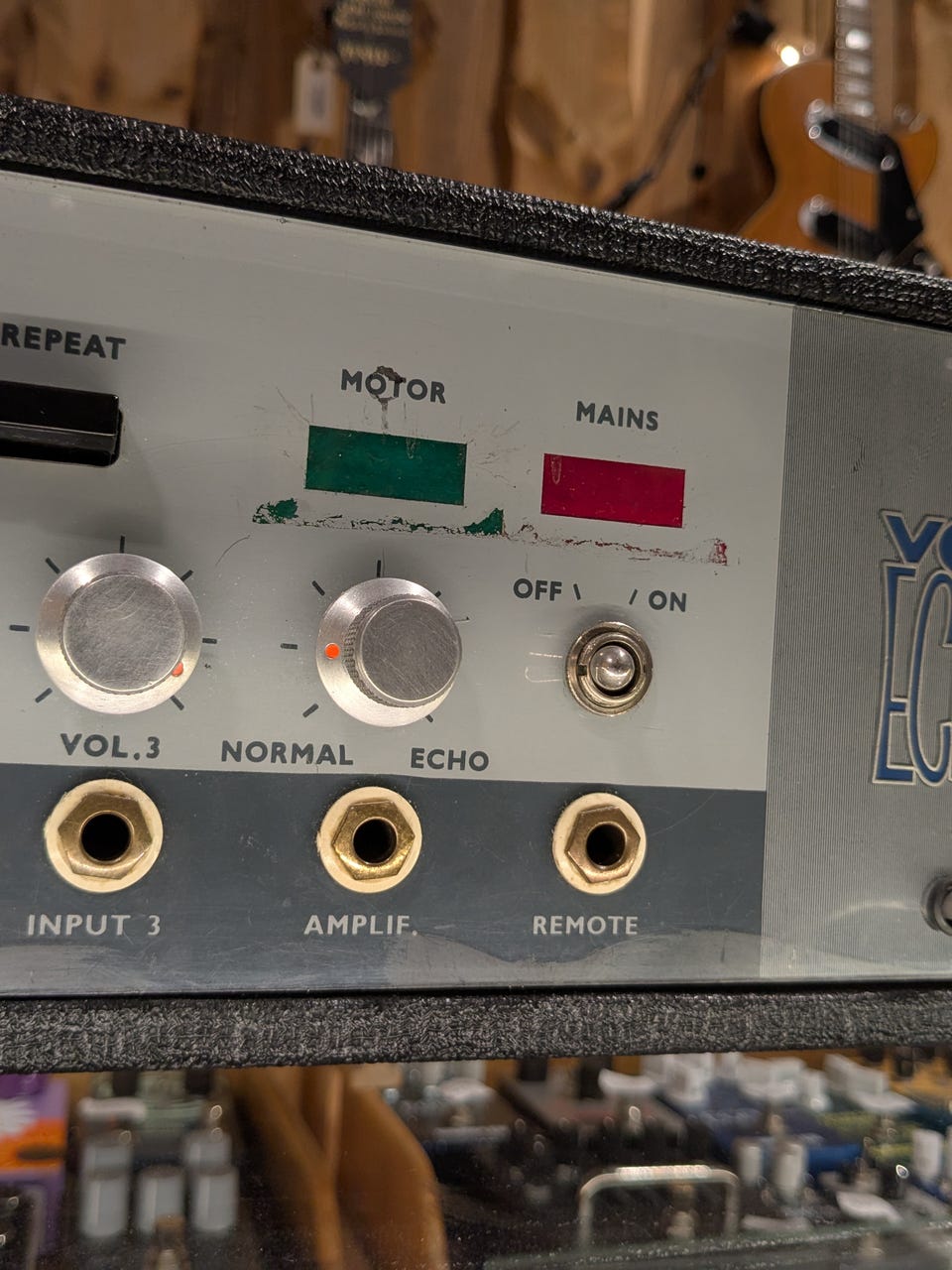

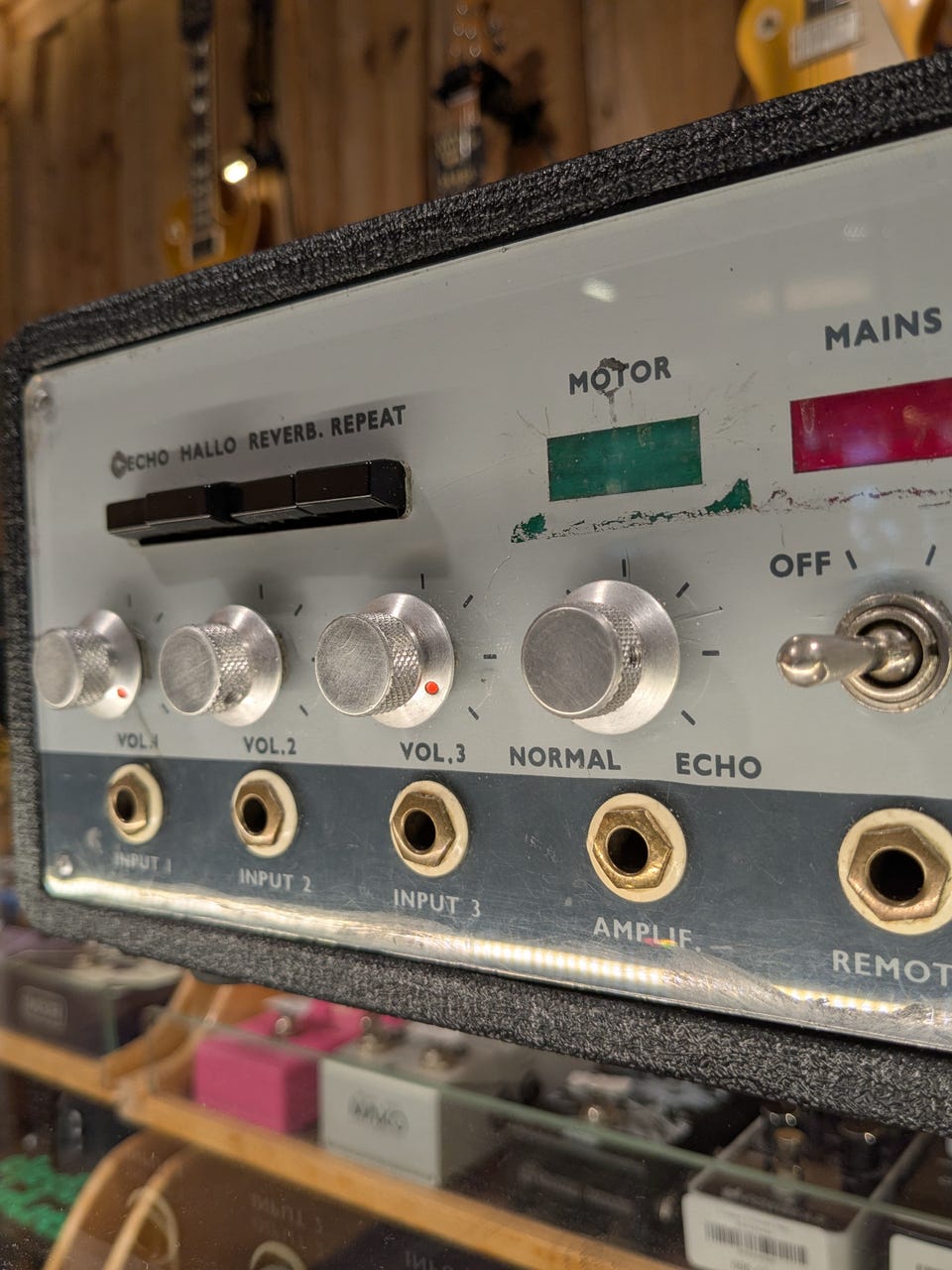

Kontroller
Mixer-sektion – Vox Echo Deluxe hade tre 1/4-tums högimpedansingångar, var och en med egen volymkontroll. Denna “trekanals”-design gjorde att enheten kunde fungera både som mikrofonmixer och ekoeffekt.
Hank B Marvin använde bara en ingång för sin gitarr, medan The Dave Clark Five använde alla tre för att lägga eko på sina sångmikrofoner.
När man vrider på volymkontrollen justeras signalnivån.
Drar man ut kontrollen aktiveras ekoeffekten för den kanalen.
“Normal – Echo”-kontroll – Dra ut reglaget för att starta motorn och vrid det för att justera balansen mellan den “torra” insignalen och ekot från bandet.
“Amplif”-uttag – Utgång. Anslut en kabel härifrån till en gitarrförstärkare eller ett PA-system.
“Remote”-uttag – Anslut en fotpedal (med 1/4-tums kontakt) för att slå av ekoeffekten på distans.
Tryckknappar – Fyra rektangulära knappar styr uppspelningshuvudena och påverkar ekots tidsfördröjning och återkoppling. De kan kombineras fritt.

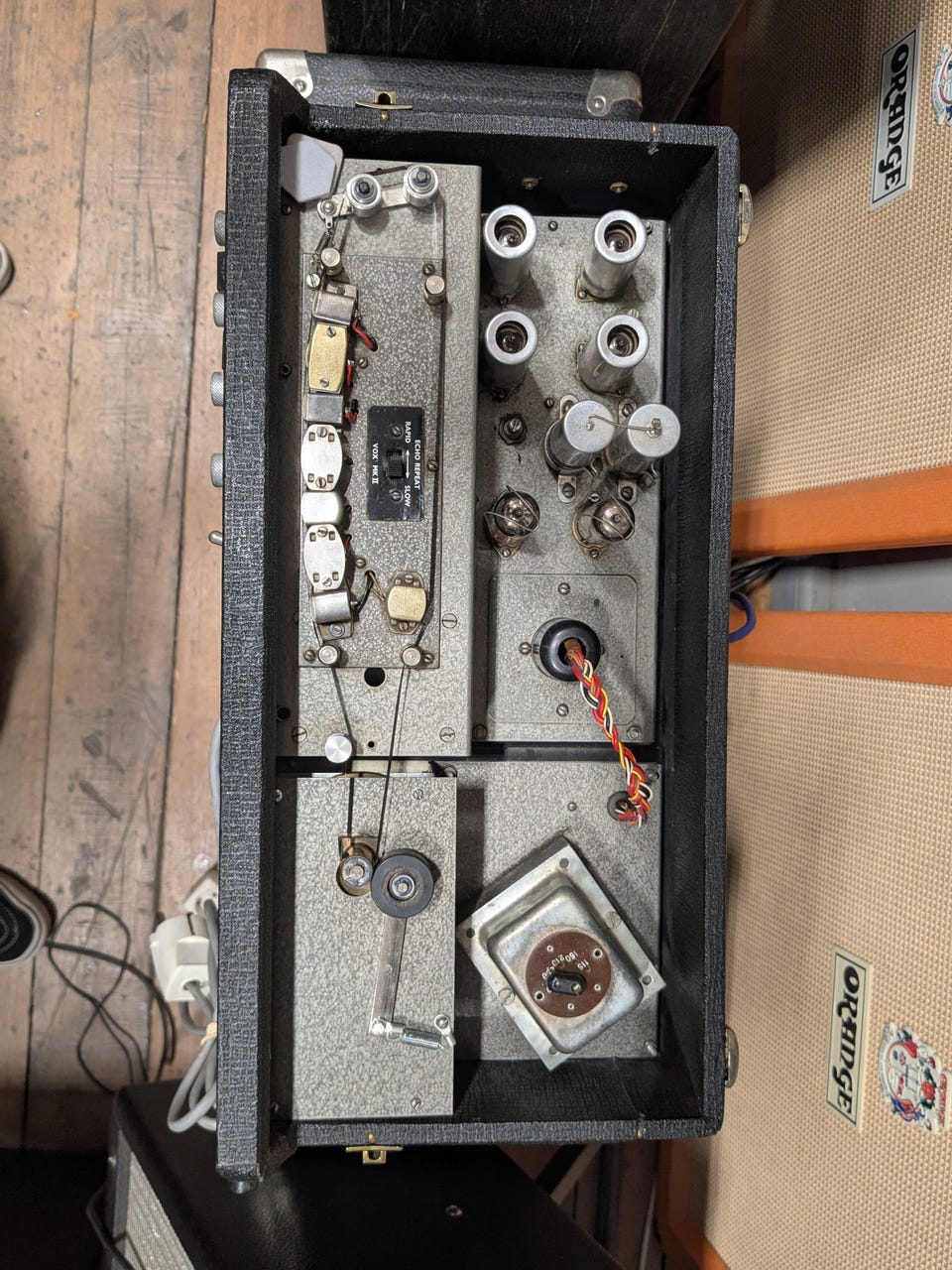

Bandmekanismen

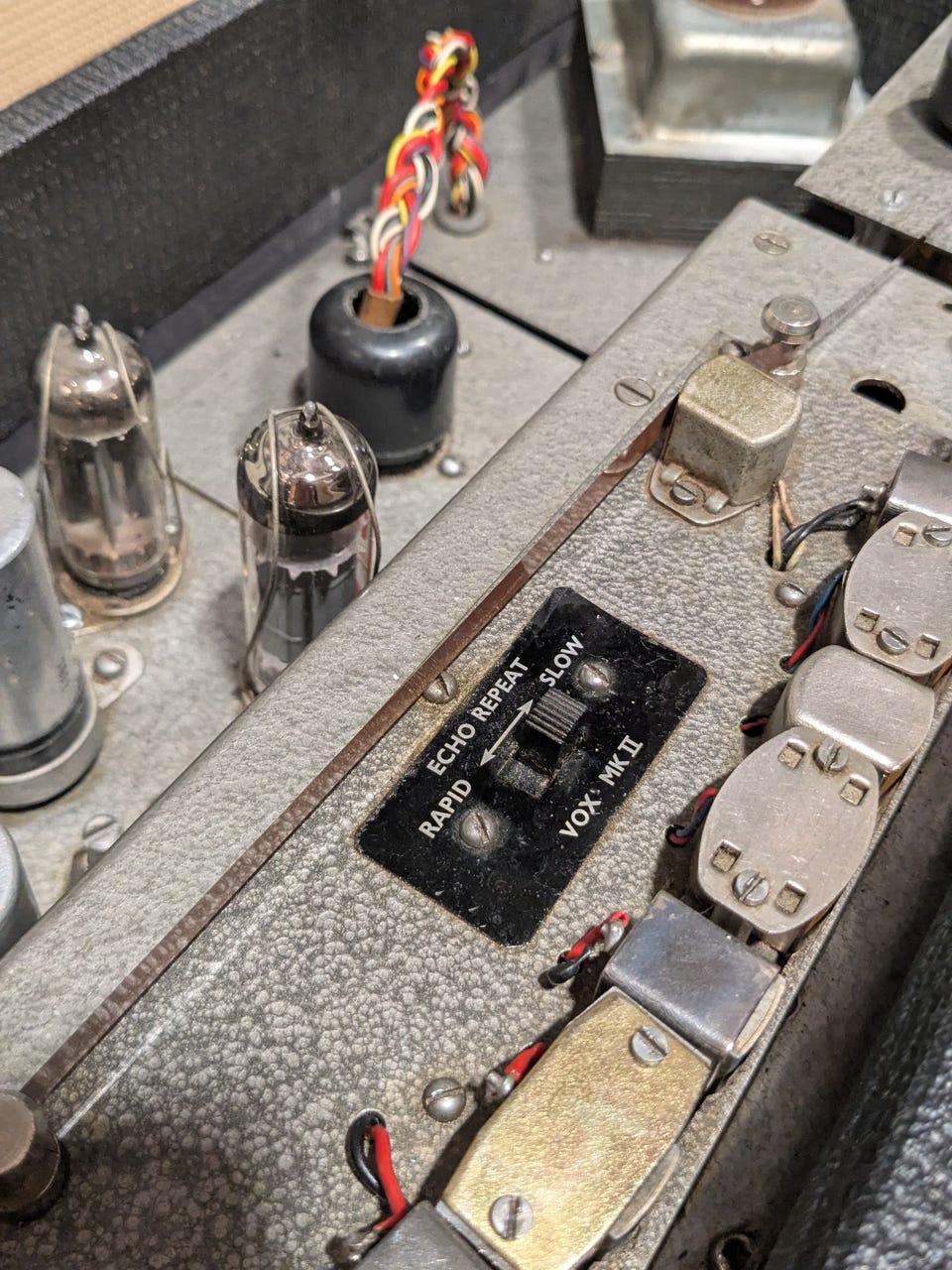

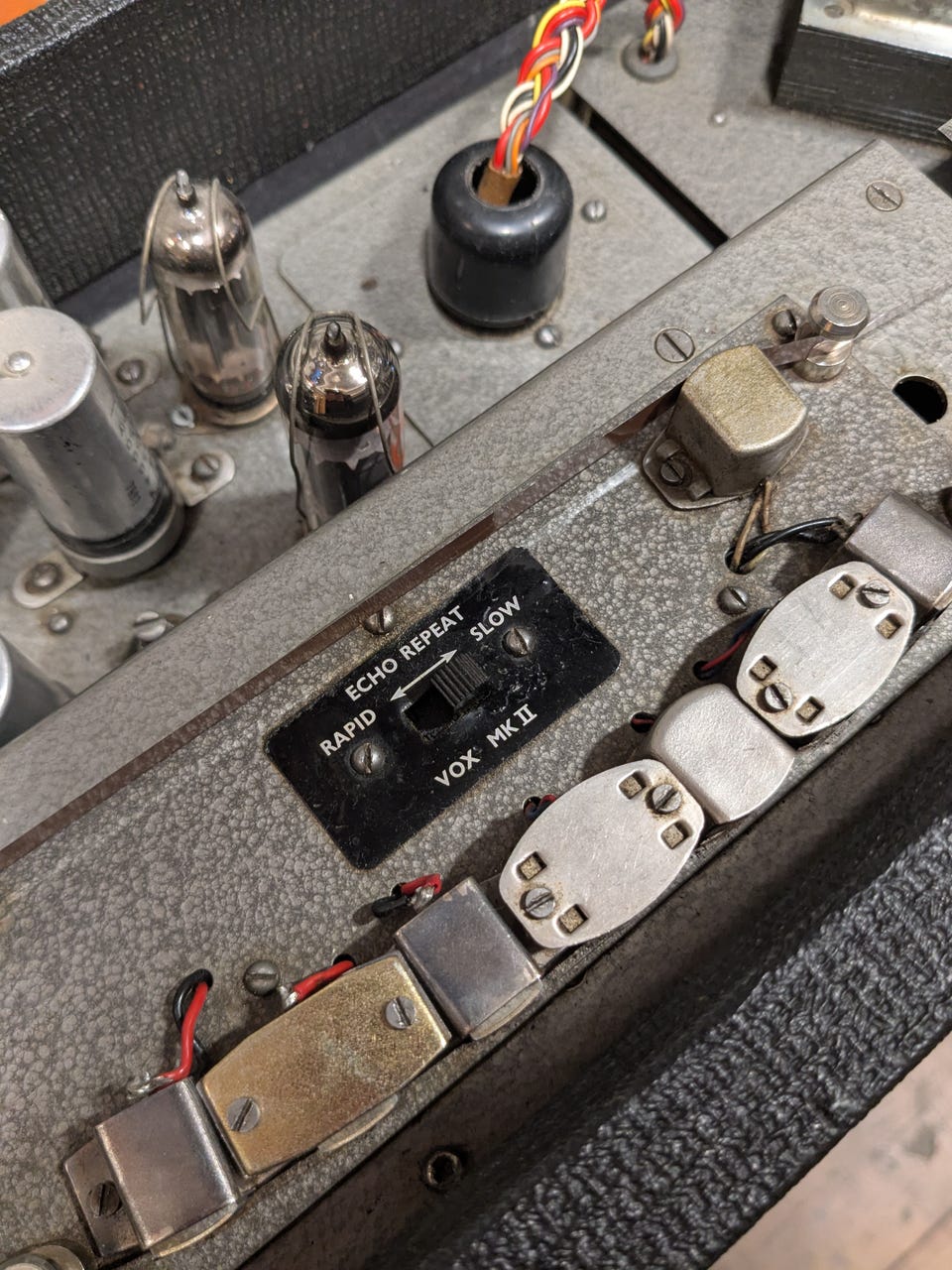

På grund av mindre designändringar utrustades Vox Echo Deluxe med en bandloop på cirka 22 eller 27 tum av 1/4-tums ljudband. Från motorn (nedre högra hörnet) rörde sig bandet medurs mot inspelningshuvudet, där signalen spelades in. Därefter passerade bandet sex uppspelningshuvuden som skapade ekoeffekten. Hur ekot lät berodde på vilka knappar som var aktiverade samt läget på “Echo-Repeat”-reglaget nära bandbanan. Ett raderingshuvud efter uppspelningshuvudena förberedde bandet för nästa varv.
Servat och genomgånget av Mattias på Current Repair.
Mycket fint skick.
Extra band medföljer.
